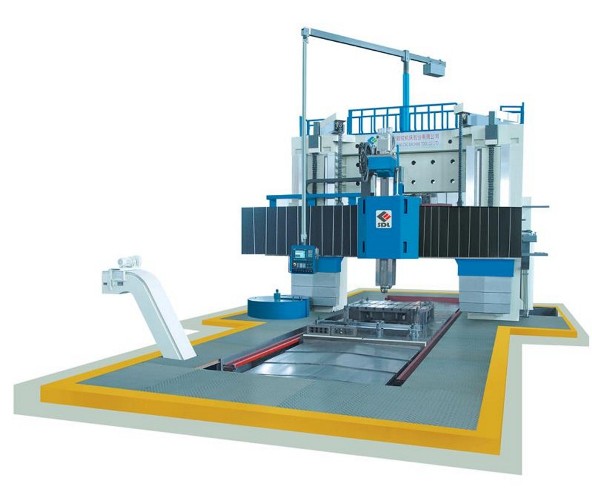

本機床是一臺動梁式龍門數控鏜銑床，龍門框由、左右立柱、橫梁、連接梁組成，左右立柱上端與橫梁連接，下端直接與床身連接。

　　本機床有X軸、Y軸、Z軸、W1軸、W2軸五個坐標軸，X、Y、 Z坐標軸可以自動定位，三軸聯動，W1軸、W2軸為同步坐標軸。機床工作臺沿床身做縱向X軸運動，拖板沿橫梁做橫向Y軸運動，滑枕沿拖板做上下Z軸運動，橫梁沿立柱上下作W軸運動，W軸進給到需要位置后通過液壓夾緊在立柱上進行切削。本機床能完成 銑、鉆、鉸、攻絲及鏜孔等各種工序的加工。是一臺高效多功能大型數控鏜銑床。

　　機床X、Y軸采用滾動導軌結構，Z軸、W軸采用滑動導軌結構。機床X軸采用了采用雙電機電氣消隙技術，橫梁采用了反變形技術保證機床加工時Y軸直線度?；聿捎昧艘簤浩胶饧夹g(shù)，橫梁夾緊采用了杠桿式增力夾緊機構。

XK(XH)21系列動梁龍門數控鏜銑床/加工中心/五面體
